Jern- og stålkonstruktioner Bro Stål Truss Bridge

Sammensætningen af stål spær

1. Klassificering: I henhold til placeringen af broen dæk, kan det opdeles i dæk truss bjælke bro, gennem truss bjælke bro, og dobbelt spær bjælke bro;

2. Sammensætning: Det består af hovedspær, tilslutningssystem, brodækkesystem og brodæk.

1) Hovedspæren er den vigtigste bærende struktur og bærer lodrette belastninger. Hovedspæren består af øvre og nedre akkorder og webmedlemmer. Web stænger er opdelt i skrå stænger og lodrette stænger; noder er opdelt i store noder og små noder. nodeafstand henviser til afstanden mellem noder.

2) Tilslutningssystem

*1. Klassifikation: lodret tilslutningssystem og vandret tilslutningssystem.

*2. Funktion: Forbind hovedspæren for at gøre brospændets struktur til en stabil rumstruktur, der kan bære forskellige sideværts belastninger.

*3. Tilslutningssystemet i længderetningen er opdelt i det øverste vandrette langsgående forbindelsessystem og det nederste vandrette langsgående forbindelsessystem. hovedfunktionen er at bære den vandrette vandrette belastning, den vandrette vind, den vandrette svingkraft på køretøjet og centrifugalkraften, der virker på brospændets struktur. Derudover understøttes akkorden sideværts for at reducere dens frie længde uden for flyet.

*4. Det vandrette forbindelsessystem er opdelt i broportalrammen og den midterste vandrette forbindelse. hovedfunktionen er at øge stålspærens torsionsstivhed. Juster den ujævne kraft af de to vigtigste bjælke eller to langsgående led.

3) Bro dæk system

*1.Sammensætning: forbindelsessystemet mellem langsgående bjælker, tværbjælker og langsgående bjælker.

*2. Krafttransmissionsmåden: Belastningen virker først på langsgående stråle, derefter fra langsgående stråle til strålen og derefter fra strålen til hovedspærknuden.

4) Brodækket er den del for køretøjer og fodgængere at gå på. Formen af brodækket ligner stålbjælkebroer og sammensatte bjælkebroer.

Skematiske og karakteristika for de vigtigste spær

Trekantet spær

◆ Lodrette webstænger leveres ikke, når banen er lille, men lodrette webstænger kan indstilles, når banen er stor

◆ Akkorden har færre specifikationer og antallet af store noder, som er egnet til afsluttet design og er let at fremstille og installere

◆ Standarden design af mit lands jernbane medium-span (L = 48m ~ 80m) gennem bolt-svejset stål spær bjælke bro.

Diagonal spær

◆ Den skrå webstang er kun under kompression eller spænding

◆ Akkorder og lodrette stænger har mange specifikationer, som alle er store noder.

Dobbelt web spær

◆ Den diagonale bar bærer kun halvdelen af den internode shear kraft

◆ Den komprimerede skrå stang er kort, hvilket er gavnligt for stabiliteten af kompression og buckling

◆ Velegnet til store stål spær bjælke, såsom Wuhan, Nanjing Yangtze River Bridge og mit lands jernbane standard design (L = 96m ~ 120m) gennem simpelthen understøttet bolt-svejset stål truss bjælke bro.

 Kontinuerlig spær og cantilever truss bro

Kontinuerlig truss stråle

◆ Både lodret og lateral stivhed er større end blot understøttede bjælker, og den interne kraftfordeling er mere rimelig

◆ For flerhulsbroer med et spændvidde på over 120 m er det mere rimeligt at bruge kontinuerlige trussstråler. Stålmaterialer kan spare omkring 8-10% sammenlignet med simpelthen understøttede bjælker.

Strukturelt layout

◆ Antallet af spænd pr. led er to eller tre spænd, sjældent mere end fem spænd.

◆ To-hullers kontinuerlig stråle skal være lavet af samme spændvidde.

◆ Det rimelige forhold mellem de tre hullers spændvidde er 7:8:7. Af hensyn til skønhed, en lige-span layout bruges ofte.

◆ Beam højde: normalt 1 / 7 ~ 1 / 8 af spændvidden, kan støtten øges korrekt.

Cantilever truss

◆ Generelt forholdet mellem støtteben længde til anker span er 1 / 4 ~ 1 / 3

◆ Forholdet mellem kombineret spændvidde og ankerspænd skal være 1,1~1,4

◆ Højden af midt-span del af den hængende stråle og anker stråle er omkring 1/6.5 ~ 1 / 7 af spændvidden

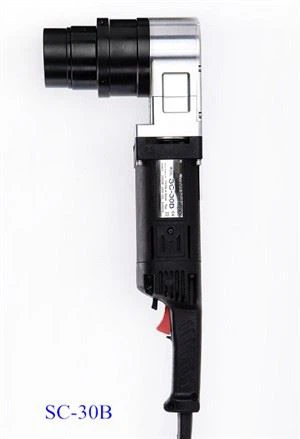

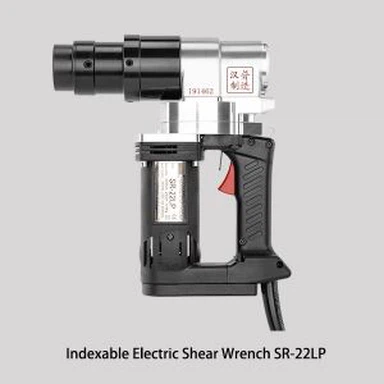

Shandong Hanpu Machinery Industrial Co, Ltd er en professionel elværktøj producent integrere F & U, produktion og salg. Hovedprodukter: elektriske forskydningsnøgler, elektriske momentnøgler, bærbare boltmomenttestere, aksiale drejningsmomentmålere, aksiale kraftmålere osv. Efter mere end 20 års innovation og udvikling har virksomheden nu 62 hektar industriparker og 30.000 kvadratmeter produktions- og forsknings- og udviklingsworkshops. Det har indført et stort antal high-end forarbejdningsudstyr fremstillet i Schweiz, Tyskland og Japan, og er blevet en storstilet elektrisk skruenøgle produktion base i Kina.

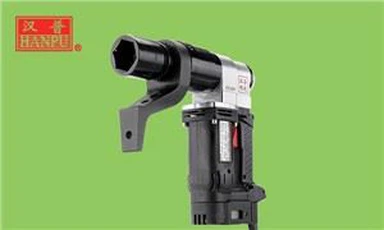

HANPU elektrisk momentnøgle er specielt designet til at stramme sekskantede bolte med momentkrav. Den er udstyret med en momentstyring, og udgangsmomentet kan justeres inden for et bestemt område. Når du arbejder, skal drejningsmomentværdien indstilles på forhånd. Når skruenøglen når den indstillede drejningsmomentværdi, stopper skruenøglen automatisk.
